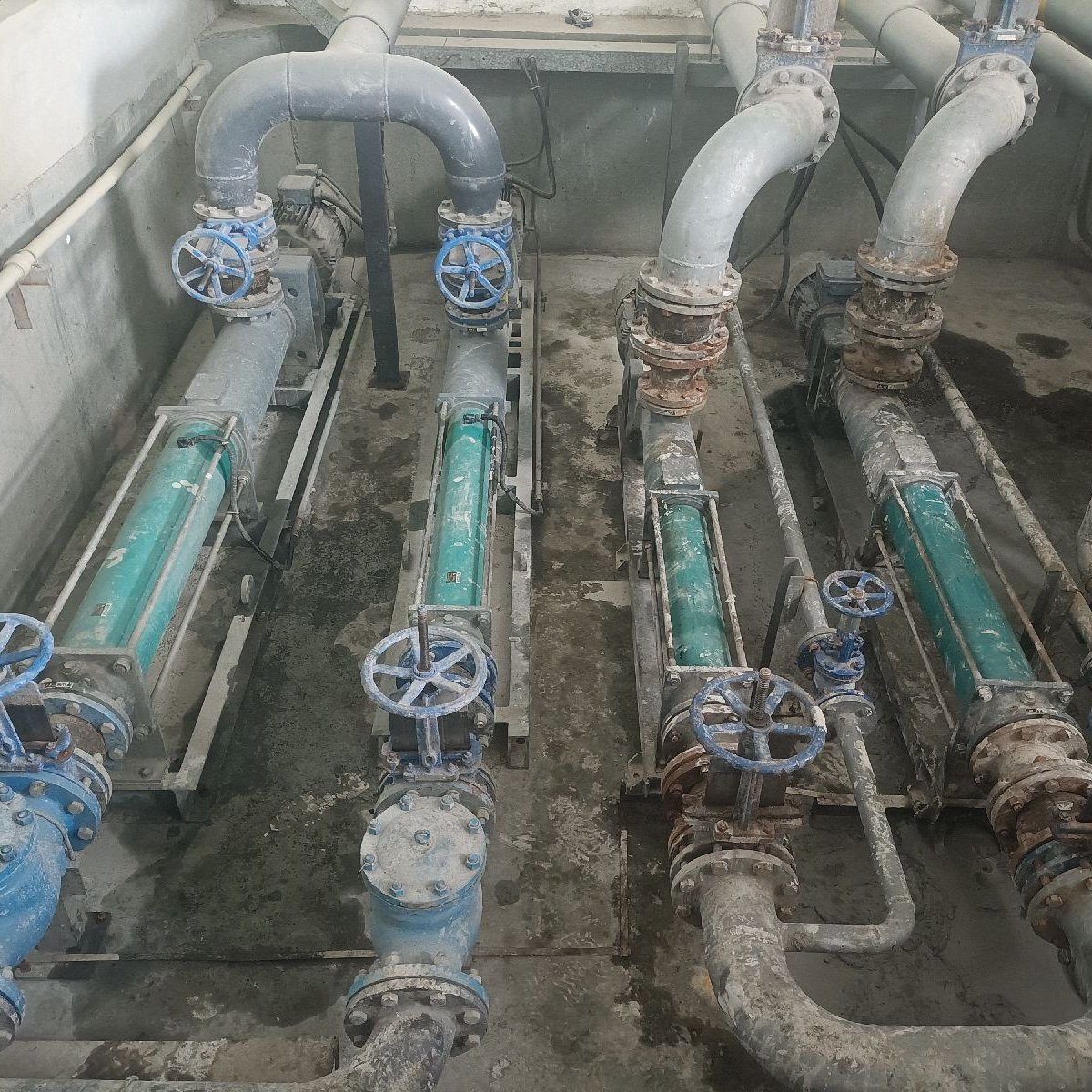

• moyno化工螺杆泵及配件更换1l6cdd3cca

    详细信息

     材质：铸铁  驱动方式：电动  流量：30 m3/h
     性能：变频  叶轮数目：多级  扬程：50 m
     转速：240 rpm 轴功率：11 kw 吸入口径：150 mm
     排出口径：150 mm 产品别名：化工输送泵  品牌：moyno
     型号：1l6cdd3cca

    上海英帅机电设备工程有限公司经销美国moyno螺杆泵及配件，此次推荐型号：

    参数表  datasheet 1 　
    　
    		　
    螺杆泵 　 (page 1 of 2) 　 　
    　 型号/type 1l6cdd3cca 产品系列/product series moyno l-frame pump
    　 项目名称/project 　 位号/item number 1
    　 客户/customer  　 数量/qty 1
    　 　 　 　 　
    1 客户提供选型参数 parameters from customer 　 　
    1.1 输送介质 converying medium 树脂糊 　
    1.2 介质特性 medium property slurry 　
    1.3 介质浓度 concentration  n/a %
    1.4 介质温度 temperature 假设45 ℃
    1.5 介质比重 specific gravity 假设1 　
    1.6 固体含量 solid content 假设50 wt%
    1.7 介质粘度 viscosity 假设30000 cp
    1.8 酸碱度 ph value n/a 　
    1.9 磨损性 abrasion light 　
    1.10 颗粒大小 grain size(mm) 假设3~5 mm
    1.11 输送流量 conveying capacity 2 m3/h
    1.12 进口压力 suction pressure 0 　
    1.13 出口压力 discharge pressure 0.6 mpa
    1.14 压差 difference pressure 0.6 mpa
    1.15 其它 other ! n/a 　
    以上参数请客户确认 　 　 　
    2 性能参数 peformance paremeters 　 　
    2.1 泵转速 pump speed 213.06 rpm
    2.2 轴功率 required shaft power 0.95 kw
    2.3 启动扭矩 starting torque 　 nm
    2.4 运行扭矩 operating torque 42.6 nm
    2.5 其它 other ! n/a 　
    　 　 　 　 　
    3 结构和设计 structure & designs 　 　
    3.1 泵形式 pump type bearing housing, 1 stage
    3.2 安装方式 mounting position 卧式 horizontal 　
    3.3 旋转方向 direction of rotating 从驱动端看顺时针旋转 clockwise when see from drive side
    3.4 入口尺寸 suction dimensions 3"ansi 125ff 　
    3.5 出口尺寸 discharge dimensions 2.5npt 　
    3.6 进口方位/角度 suction orientation 垂直(朝上) vertical(up) 　
    3.7 进口端 suction - direction 进口端做进口 suction on gland
    3.8 出口方位/角度 discharge orientation 水平(末端) horizontal(end)
    3.9 万向节 joints 齿轮连接 gear joint 　
    3.10 转子设计 rotor design 标准设计 standard 　
    　 　 　 　 　
    4 轴封 shaft seal 　 　
    4.1 形式 type 填料密封 　
    4.2 材质 material 白色特富龙和石墨 　
    4.3 制造厂商 manufacturer  制造商标准 　
    4.4 其它 other ! n/a 　
    　 　 　 　 　
    　 　 　 　 　
    参数表  datasheet 1 　 　 　
    螺杆泵 　 (page 2 of 2) 　 　
    5 材质 material 　 　
    5.1 泵体（包括吸入室及排出室） casing (including suction & discharge) 铸铁 cast iron 　
    5.2 转子 rotor 合金钢表面镀铬 alloy steel with hcp
    5.3 定子 stator 工具钢 tool steel 　
    5.4 连接杆 shaft 合金钢  alloy steel  　
    5.5 轴 drive 合金钢表面镀铬 alloy steel with hcp
    　 　 　 　 　
    6 驱动&电机 drive & motor 　 　
    6.1 减速电机类型 type 齿轮减速电机；可适合变频控制 　
    6.2 厂家 manufacturer sew / rf37dv100m4 or equal
    6.3 转速范围(如有变动) speed range (if variable) 212 @ 50hz rpm
    6.4 电机功率 power 2.2 kw
    6.5 电机参数 motor parameter 380vac 3ph 50hz, ip55, class f insulation
    6.6 结构 mounting im b3 / iec 　
    6.7 接线盒位置 position of terminal box 从电机末端看在左侧 left side see from motor end
    6.8 加热器( 电压) heater ( voltage) n/a 　
    6.9 ptc 电热调节器 ptc's required n/a 　
    6.10 变频控制 inverter rated  yes 　
    6.11 其它 other ! n/a 　
    　 　 　 　 　
    7 底座 base plate 　 　
    7.1 材质 material 槽钢 mild steel 　
    7.2 设计 design 制造商标准 manufacturer standard
    7.3 其它 other ! n/a 　
    　 　 　 　 　
    8 其他 other 　 　
    8.1 联轴器/制造厂商 coupling / manufacturer n/a 　
    8.2 防护罩材料 guard material  n/a 　
    8.3 温度传感器 temperature probe n/a 　
    8.4 温度控制器 temperature controller n/a 　
    8.5 其它 other ! n/a 　
    　 　 　 　 　
    9 油漆 painting 　 　
    9.1 油漆系列 coating system 制造商标准 manufacturer standard
    9.2 颜色 color 蓝色 blue 　
    9.3 其它 other ! n/a 　
    备注 remark 　 　 　 　
    　 　 　 　 　
